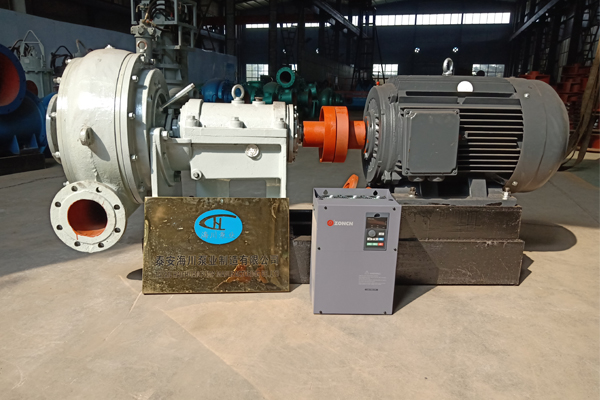

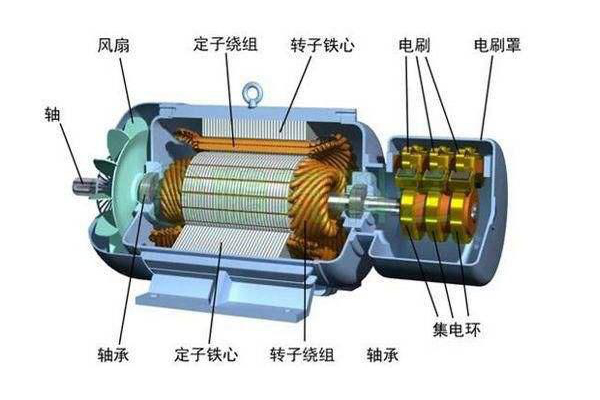

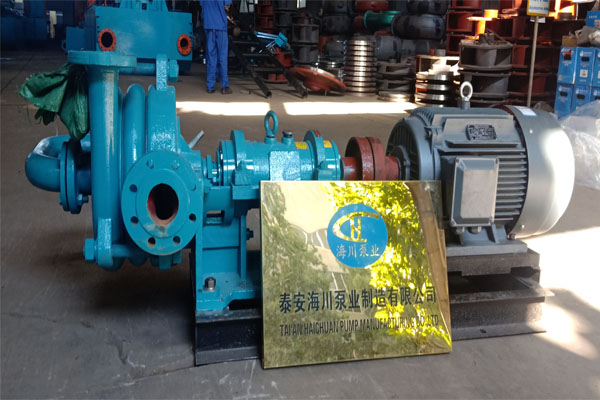

吸沙泵作為抽取泥沙介質并進行遠距離輸送的水利機械設備，在配套動力方面有多種選擇，比如電機驅動、柴油機驅動以及液壓驅動，在城市內或者近郊電源便利的工作環境中，配套電機的吸沙泵機組比較常見。電機結構簡單，價格便宜，維護方便，但有個問題，就是瞬間啟動電流比較大。因此在啟動時一般選用軟啟動的方式。對于怎樣選擇電動機的啟動方式，得根據電機所驅動的機械負載的轉矩特性、負載性質對啟動的要求、線路中的變壓器容量、各種啟動的經濟投資等進行綜合考慮。
一、電機啟動方式
1、電動機全壓直接啟動 在電網容量和負載兩方面都允許全壓直接啟動的情況下，可以考慮采用全壓直接啟動。這種啟動方式的優點是操縱控制方便，維護簡單，而且比較廉價。主要用于10KW以下的小功率電動機的啟動，如果功率大于10KW則考慮采用Y-△降壓?jiǎn)?dòng)，從而節約成本。

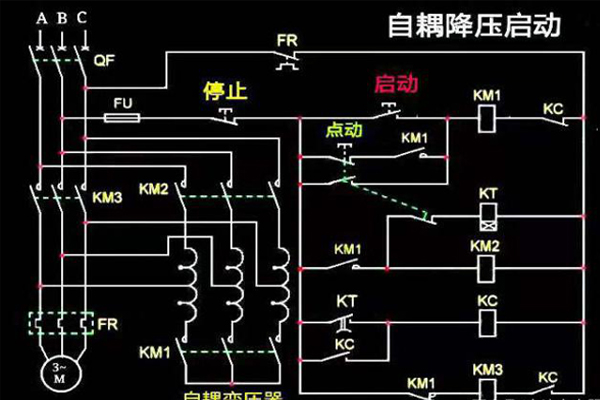

2、電動機自耦減壓?jiǎn)?dòng) 電動機自耦減壓?jiǎn)?dòng)，是利用自耦變壓器的多抽頭減低電壓，既能適應不同負載啟動的需要，又能得到較大的啟動轉矩，是一種經常被用來啟動容量較大電動機的減壓?jiǎn)?dòng)方式。它的最大優點是啟動轉矩較大，當其自耦變壓器繞組抽頭在 80%處時，啟動轉矩可達直接啟 動時的 60%。并且可以通過抽頭調節啟動轉矩。至今仍然還有應用。見下圖所示。

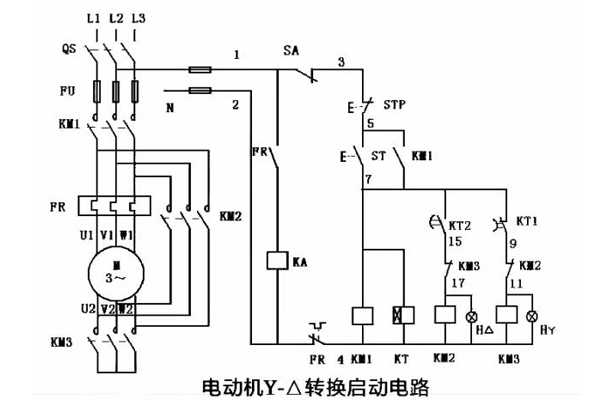

3、電動機星三角啟動 對于正常運行的定子繞組為三角形接法的籠式異步電動機來說，如果在啟動時將定子繞組接成星形，待啟動完畢后再接成三角形，就可以降低啟動電流，減輕啟動時電流對電源電壓的沖擊。這樣的啟動方式稱為星三角減壓?jiǎn)?dòng)，簡稱為星-角啟動(Y-△啟動)。采用星角啟動時，啟動電流只是原來按三角形接法直接啟動時的 1/3。如果直接啟動時的啟動電流 以 6~7 倍額定電流計算，則在星三角啟動時，啟動電流才是 2~3 倍額定電流。簡單說采用星三角啟動時，啟動轉矩也降為原來按三角形接法直接啟動時的 1/3。適用于空載或者輕載啟動的設備。并且同其他減壓?jiǎn)?dòng)器相比較，其結構最簡單，檢修比較方便，價格也最便宜。見下圖所示。

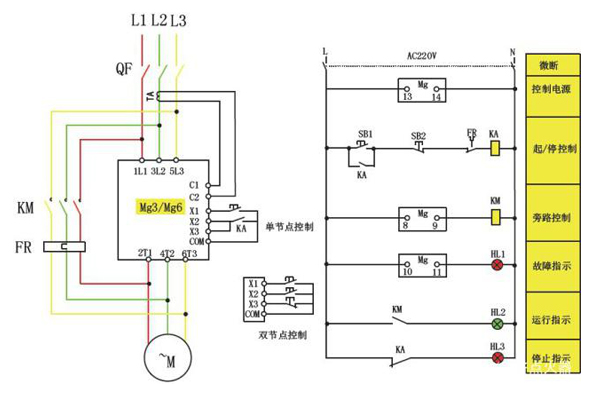

4、電動機軟啟動器 軟啟動就是一個交流調壓器，它利用了晶閘管的移相調壓原理來實現對電動機的調壓?jiǎn)?dòng)，主要用于電動機的啟動控制，具有過電流保護，電機過載、失壓、過壓、斷相、接地故障保護。啟動效果好，但成本較高。因使用了單片機、大功率晶閘管元件，而晶閘管工作時諧波干擾較大，對電網有一定的影響。另外，電網的波動也會影響晶閘管元件的導通，特別是同一電網中有多臺晶閘管設備時。因此晶閘管元件的故障率較高，因?yàn)樯婕半娏﹄娮蛹夹g(shù)，因此對維護技術人員的要求也較高。見下圖所示。
5、電動機變頻器啟動 通過變頻器用于調節電機的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。
變頻器是目前電動機控制領域技術含量最高、控制功能最全、控制效果最好的電機控制裝置，它通過改變電源的頻率來調節電動機的轉速和轉矩。因?yàn)樯婕暗诫娏﹄娮蛹夹g(shù)、微機技術，因此成本高，對維護技術人員的要求也高，因此主要用在需要調速并且對速度控制要求高的領域。

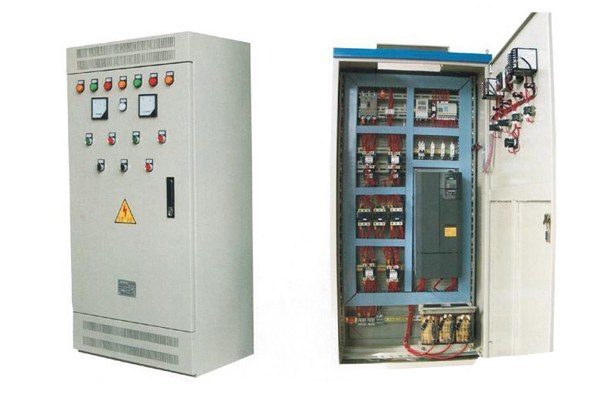

在以上幾種啟動控制方式中，星三角啟動，自耦減壓?jiǎn)?dòng)因其成本低，維護相對于軟啟動和變頻控制容易，目前在實際運用中還占有很大的比重。但因其采用分立電氣元件組裝控制線路接點較多，在其運行中，故障率相對比較高。變頻控制是控制效果做好的方式，海川泵業在此將重點介紹吸沙泵電機啟動時配套變頻控制柜的相關信息，供廣大用戶參考。
二、變頻控制概念
變頻控制主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。變頻控制柜產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。
三、變頻控制類型
1、液位控制：該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。
2、壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。
3、溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。
4、時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。
四、變頻控制特點
1、節約能源
變頻器控制電機與傳統控制的電機比較，能源節約是最有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%
2、運行成本降低
傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本。其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。
3、提高壓力控制精度
變頻控制系統具有精確的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。
4、延長電機的使用壽命
變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到最低程度。
5、降低了電機的噪音
根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。
吸沙泵配套電機作為動力時的啟動方式多樣化，每一種啟動方式都有各自的工作原理及適用環境?？蛻艨筛鶕?jù)實際需要選擇不同的啟動方式。本文重點講述變頻啟動的原理跟優勢，吸沙泵吸沙作業過程中，泥沙介質的比重大小，濃度的高低都是瞬息變化的，配套電機作為動力的吸沙泵，筆者建議選用變頻控制來啟動電機，一方面是吸沙泵配套電機的功率相對較大，使用變頻啟動可以大大降低大功率電機啟動時的瞬間啟動電流，從而減輕對發電機組或者是變壓器的要求。再就是可以根據吸沙濃度的高低來適時的調節電機頻率，從而達到高效節能的目的。變頻控制的優勢在吸沙泵配套電機使用過程中得到充分展現，也給廣大使用的用戶節省了很多成本，創造了更高的經濟效益。
