ZJQ潛水吸沙泵獨特的結構設計,電機跟泵同軸一體直接潛入水中作業,電機密封絕緣程度高,適合復雜的工作環境。底部帶有攪拌葉輪,可自行攪拌形成湍流,攪拌沉積的砂層,提高砂泵的吸沙濃度。過流部件采用高鉻合金耐磨材質,增加了過流部件的使用壽命。目前多應用于黃河中下游河床清淤、工礦企業尾礦清理、河道抽沙等領域。

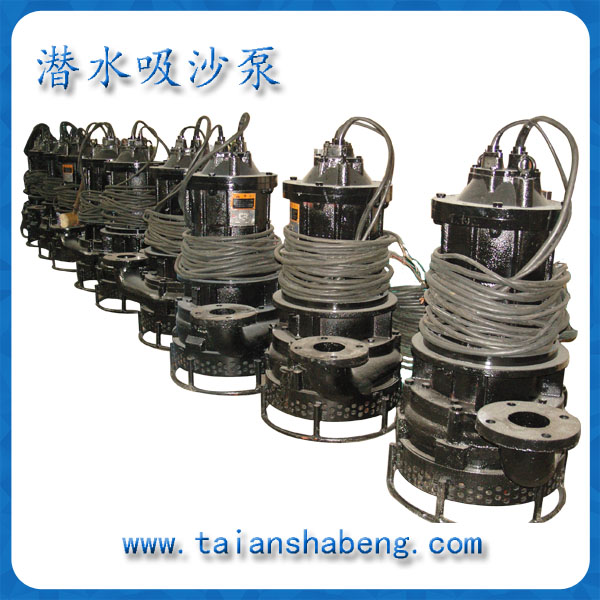

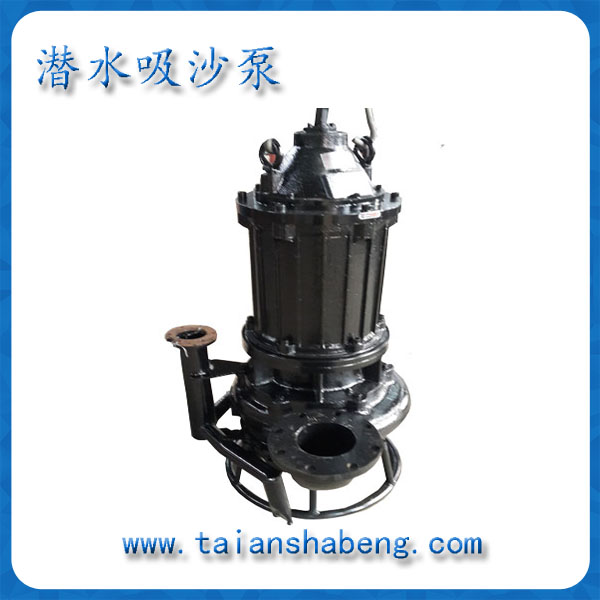

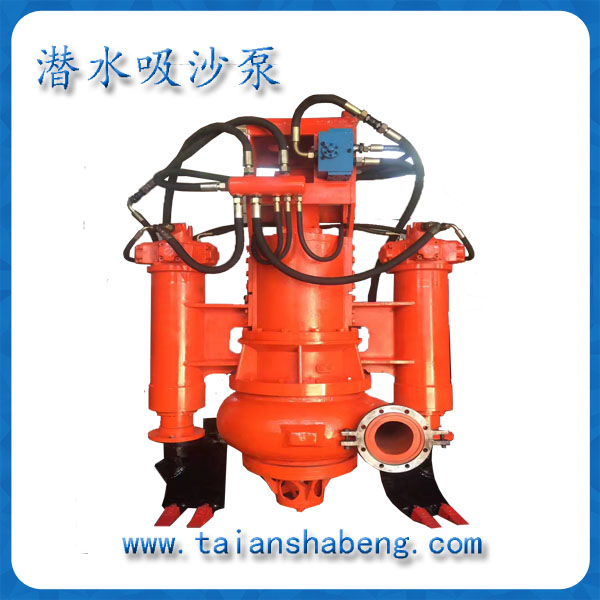

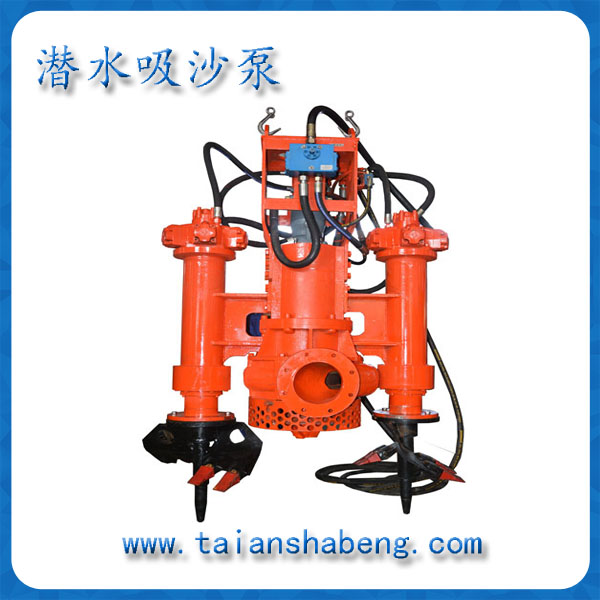

潛水吸沙泵
描述
潛水吸沙泵獨特的結構設計,電機跟泵同軸一體直接潛入水中作業,電機密封絕緣程度高,適合復雜的工作環境。底部帶有攪拌葉輪,可自行攪拌形成湍流,攪拌沉積的砂層,提高砂泵的吸沙濃度。過流部件采用高鉻合金耐磨材質,增加了過流部件的使用壽命。目前多應用于黃河中下游河床清淤、工礦企業尾礦清理、河道抽沙等領域。潛水吸沙泵特點
1、電機跟泵同軸一體,傳輸效率高;2、泵體底部帶有攪拌葉輪,自行攪拌形成湍流,提高上砂濃度;
3、水中作業,操作隱蔽,噪音小,現場整潔。
潛水吸沙泵型號參數
NO. | 型號 |
出水口徑 (mm) |
流量 (m³/h) |
揚程 (m) |
功率 (kw) |
轉速 (r/min) |
效率. (%) |
最大過流粒徑 (mm) |
重量 (Kg) |
1 | ZJQ20-15-3 | 65 | 20 | 15 | 3 | 1460 | 43 | 10 | 110 |
2 | ZJQ15-20-3 | 65 | 15 | 20 | 3 | 1460 | 43 | 10 | 110 |
3 | ZJQ25-15-3 | 65 | 25 | 15 | 3 | 1460 | 43 | 10 | 110 |
4 | ZJQ30-10-4 | 65 | 30 | 10 | 4 | 1460 | 43 | 10 | 120 |
5 | ZJQ20-25-4 | 65 | 20 | 25 | 4 | 1460 | 43 | 10 | 120 |
6 | ZJQ25-20-4 | 65 | 25 | 20 | 4 | 1460 | 43 | 10 | 120 |
7 | ZJQ50-10-5.5 | 80 | 50 | 10 | 5.5 | 1460 | 43 | 13 | 130 |
8 | ZJQ45-15-5.5 | 80 | 45 | 15 | 5.5 | 1460 | 43 | 13 | 130 |
9 | ZJQ15-20-5.5 | 80 | 15 | 20 | 5.5 | 1460 | 43 | 13 | 130 |
10 | ZJQ30-30-7.5 | 80 | 24 | 31 | 7.5 | 1460 | 43 | 13 | 140 |
30 | 30 | ||||||||
36 | 29 | ||||||||
11 | ZJQ50-21-11 | 100 | 35 | 22 | 11 | 1460 | 48 | 21 | 200 |
50 | 21 | ||||||||
60 | 20 | ||||||||
12 | ZJQ50-26-11 | 80 | 35 | 29 | 11 | 1460 | 48 | 13 | 200 |
50 | 26 | ||||||||
60 | 24 | ||||||||
13 | ZJQ100-18-11 | 100 | 70 | 20 | 11 | 1460 | 55 | 21 | 260 |
100 | 18 | ||||||||
120 | 15 | ||||||||
14 | ZJQ25-40-15 | 80 | 18 | 41 | 15 | 1460 | 35 | 13 | 400 |
25 | 40 | ||||||||
30 | 39 | ||||||||
15 | ZJQ50-35-15 | 100 | 35 | 38 | 15 | 1460 | 47 | 13 | 400 |
50 | 35 | ||||||||
60 | 32 | ||||||||
16 | ZJQ60-30-15 | 100 | 42 | 33 | 15 | 1460 | 50 | 13 | 270 |
60 | 30 | ||||||||
72 | 27 | ||||||||
17 | ZJQ75-25-15 | 100 | 52 | 28 | 15 | 1460 | 51 | 13 | 270 |
75 | 25 | ||||||||
90 | 22 | ||||||||
18 | ZJQ150-15-15 | 150 | 105 | 17 | 15 | 1460 | 56 | 21 | 300 |
150 | 15 | ||||||||
180 | 13 | ||||||||
19 | ZJQ75-35-22 | 100 | 52 | 38 | 22 | 980 | 48 | 13 | 700 |
75 | 35 | ||||||||
90 | 32 | ||||||||
20 | ZJQ100-25-22 | 100 | 70 | 27 | 22 | 980 | 55 | 14 | 700 |
100 | 25 | ||||||||
120 | 22 | ||||||||
21 | ZJQ150-22-22 | 150 | 105 | 25 | 22 | 980 | 60 | 32 | 700 |
150 | 22 | ||||||||
180 | 20 | ||||||||
22 | ZJQ200-15-22 | 150 | 140 | 17 | 22 | 980 | 60 | 45 | 700 |
200 | 15 | ||||||||
240 | 13.5 | ||||||||
23 | ZJQ100-35-30 | 100 | 70 | 38 | 30 | 980 | 50 | 21 | 660 |
100 | 35 | ||||||||
120 | 31 | ||||||||
24 | ZJQ150-30-30 | 150 | 105 | 33 | 30 | 980 | 50 | 21 | 660 |
150 | 30 | ||||||||
180 | 26 | ||||||||
25 | ZJQ200-25-30 | 150 | 140 | 28 | 30 | 980 | 51 | 25 | 660 |
200 | 25 | ||||||||
240 | 21 | ||||||||
26 | ZJQ250-20-30 | 150 | 175 | 23 | 30 | 980 | 60 | 25 | 660 |
250 | 20 | ||||||||
300 | 18 | ||||||||
27 | ZJQ100-45-37 | 100 | 70 | 48 | 37 | 980 | 43 | 21 | 1020 |
100 | 45 | ||||||||
120 | 42 | ||||||||
28 | ZJQ100-50-37 | 100 | 70 | 53 | 37 | 980 | 43 | 13 | 1020 |
100 | 50 | ||||||||
120 | 47 | ||||||||
29 | ZJQ300-20-37 | 150 | 240 | 22 | 37 | 980 | 58 | 28 | 930 |
300 | 20 | ||||||||
360 | 17 | ||||||||
30 | ZJQ100-60-45 | 100 | 70 | 64 | 45 | 980 | 43 | 13 | 1200 |
100 | 60 | ||||||||
120 | 55 | ||||||||
31 | ZJQ200-30-45 | 150 | 140 | 33 | 45 | 980 | 53 | 25 | 1200 |
200 | 30 | ||||||||
240 | 27 | ||||||||
32 | ZJQ150-45-55 | 150 | 105 | 47 | 55 | 980 | 50 | 21 | 1370 |
150 | 45 | ||||||||
180 | 42 | ||||||||
33 | ZJQ250-35-55 | 150 | 175 | 38 | 55 | 980 | 53 | 36 | 1370 |
250 | 35 | ||||||||
300 | 33 | ||||||||
34 | ZJQ300-30-55 | 150 | 210 | 34 | 55 | 980 | 55 | 36 | 1370 |
300 | 30 | ||||||||
360 | 26 | ||||||||
35 | ZJQ600-15-55 | 250 | 420 | 18 | 55 | 980 | 62 | 32 | 1370 |
600 | 15 | ||||||||
720 | 11 | ||||||||
36 | ZJQ150-55-75 | 150 | 105 | 58 | 75 | 980 | 48 | 15 | 1848 |
150 | 55 | ||||||||
180 | 51 | ||||||||
37 | ZJQ150-60-75 | 150 | 105 | 63 | 75 | 980 | 48 | 15 | 1848 |
150 | 60 | ||||||||
180 | 56 | ||||||||
38 | ZJQ200-45-75 | 150 | 140 | 48 | 75 | 980 | 52 | 18 | 1848 |
200 | 45 | ||||||||
240 | 41 | ||||||||
39 | ZJQ200-55-75 | 150 | 140 | 58 | 75 | 980 | 50 | 18 | 1848 |
200 | 55 | ||||||||
240 | 51 | ||||||||
40 | ZJQ350-35-75 | 200 | 245 | 78 | 75 | 980 | 60 | 29 | 1860 |
350 | 75 | ||||||||
420 | 71 | ||||||||
41 | ZJQ400-25-75 | 200 | 280 | 29 | 75 | 980 | 62 | 29 | 1860 |
400 | 25 | ||||||||
480 | 23 | ||||||||
42 | ZJQ200-60-90 | 150 | 140 | 63 | 90 | 980 | 50 | 14 | 1860 |
200 | 60 | ||||||||
240 | 57 | ||||||||
43 | ZJQ250-55-90 | 150 | 170 | 58 | 90 | 980 | 50 | 14 | 1860 |
250 | 55 | ||||||||
300 | 52 | ||||||||
44 | ZJQ300-45-90 | 150 | 210 | 50 | 90 | 980 | 52 | 25 | 1860 |
300 | 45 | ||||||||
360 | 39 | ||||||||
45 | ZJQ300-50-90 | 150 | 210 | 54 | 90 | 980 | 52 | 25 | 1860 |
300 | 50 | ||||||||
360 | 45 | ||||||||
46 | ZJQ400-40-90 | 200 | 280 | 44 | 90 | 980 | 53 | 25 | 1860 |
400 | 40 | ||||||||
480 | 36 | ||||||||
47 | ZJQ500-25-90 | 200 | 350 | 30 | 90 | 980 | 65 | 25 | 1860 |
500 | 25 | ||||||||
600 | 20 | ||||||||
48 | ZJQ450-30-90 | 200 | 315 | 34 | 90 | 980 | 64 | 25 | 1860 |
450 | 30 | ||||||||
540 | 25 | ||||||||
49 | ZJQ250-60-110 | 150 | 175 | 64 | 110 | 980 | 54 | 18 | 2370 |
250 | 60 | ||||||||
300 | 55 | ||||||||
50 | ZJQ300-60-110 | 150 | 210 | 64 | 110 | 980 | 55 | 18 | 2370 |
300 | 60 | ||||||||
360 | 56 | ||||||||
51 | ZJQ400-50-110 | 200 | 280 | 54 | 110 | 980 | 56 | 28 | 2370 |
400 | 50 | ||||||||
480 | 45 | ||||||||
52 | ZJQ500-35-110 | 200 | 350 | 38 | 110 | 980 | 61 | 32 | 2370 |
500 | 35 | ||||||||
600 | 31 | ||||||||
53 | ZJQ600-30-110 | 250 | 420 | 33 | 110 | 980 | 64 | 35 | 2370 |
600 | 30 | ||||||||
720 | 26 | ||||||||
54 | ZJQ800-25-110 | 300 | 560 | 28 | 110 | 980 | 66 | 50 | 2370 |
800 | 25 | ||||||||
960 | 21 | ||||||||
55 | ZJQ1000-18-110 | 300 | 700 | 22 | 110 | 980 | 68 | 50 | 2370 |
1000 | 18 | ||||||||
1200 | 13 | ||||||||
56 | ZJQ780-26-110 | 300 | 545 | 29 | 110 | 980 | 68 | 50 | 2370 |
780 | 26 | ||||||||
935 | 22 | ||||||||
57 | ZJQ400-60-132 | 200 | 280 | 64 | 132 | 980 | 68 | 28 | 2400 |
400 | 60 | ||||||||
480 | 55 | ||||||||
58 | ZJQ500-45-132 | 200 | 350 | 49 | 132 | 980 | 67 | 28 | 2400 |
500 | 45 | ||||||||
600 | 42 | ||||||||
59 | ZJQ500-55-132 | 200 | 350 | 59 | 132 | 980 | 70 | 28 | 2400 |
500 | 55 | ||||||||
600 | 52 | ||||||||
60 | ZJQ800-35-132 | 300 | 560 | 38 | 132 | 980 | 70 | 42 | 2400 |
800 | 35 | ||||||||
960 | 32 | ||||||||
61 | ZJQ1000-22-132 | 300 | 700 | 27 | 132 | 980 | 71 | 50 | 2400 |
1000 | 22 | ||||||||
1200 | 17 | ||||||||
62 | ZJQ1250-15-132 | 300 | 875 | 18 | 132 | 980 | 70 | 56 | 2400 |
1250 | 15 | ||||||||
1500 | 12 | ||||||||
63 | ZJQ600-50-160 | 200 | 420 | 56 | 160 | 980 | 65 | 28 | 3180 |
600 | 50 | ||||||||
720 | 43 | ||||||||
64 | ZJQ650-52-160 | 200 | 455 | 56 | 160 | 980 | 65 | 28 | 3180 |
650 | 52 | ||||||||
780 | 44 | ||||||||
65 | ZJQ1250-25-160 | 350 | 875 | 28 | 160 | 980 | 70 | 56 | 3180 |
1250 | 25 | ||||||||
1500 | 22 | ||||||||
66 | ZJQ1000-30-160 | 300 | 700 | 34 | 160 | 980 | 70 | 53 | 3180 |
1000 | 30 | ||||||||
1200 | 25 | ||||||||
67 | ZJQ1750-15-185 | 350 | 1225 | 19 | 185 | 980 | 70 | 56 | 3180 |
1750 | 15 | ||||||||
2100 | 10 | ||||||||
68 | ZJQ600-55-200 | 250 | 420 | 59 | 200 | 980 | 62 | 28 | 4080 |
600 | 55 | ||||||||
720 | 50 | ||||||||
69 | ZJQ800-45-200 | 300 | 560 | 49 | 200 | 980 | 66 | 42 | 4080 |
800 | 45 | ||||||||
960 | 40 | ||||||||
70 | ZJQ1000-40-200 | 300 | 700 | 45 | 200 | 980 | 70 | 42 | 4080 |
1000 | 40 | ||||||||
1200 | 35 | ||||||||
71 | ZJQ1500-20-200 | 350 | 1050 | 24 | 200 | 980 | 71 | 56 | 4080 |
1500 | 20 | ||||||||
1800 | 15 | ||||||||
72 | ZJQ2000-20-200 | 400 | 1400 | 25 | 200 | 980 | 72 | 56 | 4080 |
2000 | 26 | ||||||||
2400 | 14 | ||||||||
73 | ZJQ800-55-220 | 300 | 560 | 60 | 220 | 980 | 66 | 38 | 4080 |
800 | 55 | ||||||||
960 | 50 | ||||||||
74 | ZJQ1250-35-220 | 350 | 875 | 39 | 220 | 980 | 70 | 45 | 4080 |
1250 | 35 | ||||||||
1500 | 30 | ||||||||
75 | ZJQ1000-50-250 | 300 | 700 | 55 | 250 | 980 | 68 | 45 | 4200 |
1000 | 50 | ||||||||
1200 | 45 | ||||||||
76 | ZJQ1500-35-250 | 350 | 1050 | 40 | 250 | 980 | 72 | 50 | 4200 |
1500 | 35 | ||||||||
1800 | 30 | ||||||||
77 | ZJQ1750-30-250 | 350 | 1225 | 34 | 250 | 980 | 70 | 55 | 4200 |
1750 | 30 | ||||||||
2100 | 25 | ||||||||
78 | ZJQ1500-40-280 | 350 | 1050 | 45 | 280 | 980 | 70 | 50 | 4200 |
1500 | 40 | ||||||||
1800 | 35 | ||||||||
79 | ZJQ1750-40-315 | 350 | 1225 | 45 | 315 | 980 | 70 | 55 | 4200 |
1750 | 40 | ||||||||
2100 | 35 | ||||||||
80 | ZJQ2000-35-315 | 400 | 1400 | 40 | 315 | 980 | 72 | 60 | 4440 |
2000 |
35 |
潛水吸沙泵案例
黃河日入??诤佣吻逵伲S河河段沉積泥沙多年,河床不斷提成,為防止水患災害,采用潛水吸沙泵清理河床,疏通河道。潛水吸沙泵電機跟泵同軸一體,直接潛入水中作業,操作簡單,噪音小,底部帶攪拌葉輪直接接觸沉積的沙層,下潛深度可達35米,上沙濃度高。選用ZJQ600-15-55潛水吸沙泵,一小時出沙200噸左右,可輸送至300米遠的距離。
